Bọt Polymethacrylimide (PMI) là một loại bọt có cấu trúc nhựa nhiệt dẻo dạng tế bào kín, cứng,-nổi tiếng nhờ sự kết hợp đặc biệt của các đặc tính. Đóng vai trò là vật liệu lõi lý tưởng cho cấu trúc bánh sandwich tổng hợp trong ngành hàng không vũ trụ, mái vòm, thiết bị y tế và-các ứng dụng công nghiệp cao cấp, nó cân bằng hoàn hảo thiết kế nhẹ với độ bền cao, khả năng chịu nhiệt vượt trội và khả năng xử lý tuyệt vời. Bọt PMI là một sản phẩm mang tính cách mạng nhằm giải quyết những hạn chế của tổ ong truyền thống và các vật liệu lõi xốp khác.
Tại sao chọn bọt PMI làm vật liệu cốt lõi?
Bọt PMI đơn giản hóa đáng kể quy trình sản xuất cấu trúc bánh sandwich composite, rút ngắn chu kỳ sản xuất và khắc phục căn bản những nhược điểm của lõi truyền thống:
So với Lõi tổ ong: Nó giải quyết các vấn đề như kích thước tế bào lớn, khả năng hấp thụ độ ẩm và nguy cơ bong tróc.
So với Bọt truyền thống (ví dụ: PVC, PUR): Nó khắc phục được độ bền thấp, mô đun thấp và khả năng chịu nhiệt kém, từ đó nâng cao đáng kể tuổi thọ và độ tin cậy của bộ phận composite cuối cùng.
Hiệu suất cốt lõi Ưu điểm của PMI Foam
1. Sức mạnh và mô đun cụ thể đặc biệt
Bọt PMI tự hào có một trong những tỷ lệ cường độ riêng (cường độ/mật độ) và mô đun cụ thể (mô đun/mật độ) cao nhất trong số tất cả các loại bọt nhựa. Sử dụng lõi PMI cho phép sản xuất các bộ phận nhẹ hơn, bền hơn và cứng hơn, ngăn ngừa sự mất ổn định và cải thiện hiệu quả sử dụng năng lượng trong các ứng dụng như máy bay.
2. Khả năng chịu nhiệt vượt trội
Nhờ cấu trúc chuỗi polyme độc đáo (các vòng imide hoàn chỉnh và liên kết chéo-), bọt PMI mang lại hiệu suất tuyệt vời dưới nhiệt độ và áp suất. Nó vẫn ổn định ở nhiệt độ-trung bình (khoảng. 130 độ ) và nhiệt độ-cao (khoảng. 180-190 độ ) đồng bảo dưỡng-như các quy trình đồng xử lý như nồi hấp và ép nóng, với độ biến dạng nén tối thiểu. Sau{8}}được xử lý ở nhiệt độ cao, nó có ứng suất bên trong thấp và độ ổn định kích thước đặc biệt, ngăn chặn sự xẹp lõi hoặc phồng rộp trong quá trình đóng rắn.
3. 100% Đã đóng-Cấu trúc ô
Thân thiện với quy trình:Khả năng hấp thụ nhựa rất thấp và được kiểm soát, đặc tính đẳng hướng, khiến nó rất phù hợp cho các quy trình khác nhau như truyền nhựa và đúc khuôn prereg.
Độ bền vượt trội:Loại bỏ rủi ro hút ẩm và bong tróc độ ẩm, đảm bảo-tính nguyên vẹn lâu dài của cấu trúc.
Cách nhiệt tốt:Cấu trúc ô-đóng mang lại đặc tính cách nhiệt tuyệt vời.
4. Hiệu suất cơ học và độ mỏi tuyệt vời
Bọt PMI có khả năng chống mỏi vượt trội, khiến nó phù hợp với các bộ phận chịu tải động như cánh quạt máy bay trực thăng. Kết hợp với chất gia cố bằng sợi, nó cho phép các bộ phận composite có tuổi thọ sử dụng vượt xa các bộ phận kim loại.
5. Gia công dễ dàng:Có thể dễ dàng cắt, phay và gia công CNC{0}}thành các hình dạng phức tạp. Nó cũng có thể được tạo hình nhiệt thành các phần cong, cho phép tự do thiết kế tuyệt vời.
6. Độ bám dính mạnh:Cấu trúc phân tử phân cực và bề mặt xốp của nó cho phép liên kết hóa học tuyệt vời với nhiều loại nhựa khác nhau (epoxy, bismaleimide, este cyanate) trong quá trình đồng đóng rắn. Cán bằng chất kết dính cho phép xây dựng tấm dày.
7. Hằng số điện môi và tổn hao điện môi thấp
Duy trì đặc tính điện môi cực thấp trên dải tần số rộng, khiến nó trở thành vật liệu lõi lý tưởng cho-các cấu trúc trong suốt của radar như mái vòm máy bay.
8. Tương đương nhôm thấp (Hấp thụ tia X-thấp)
Khi được sử dụng trong các bộ phận của thiết bị y tế như mặt bàn CT, nó cho phép chụp ảnh rõ nét với liều lượng bức xạ tối thiểu.
Dòng sản phẩm bọt PMI của chúng tôi và thông số kỹ thuật chi tiết
Chúng tôi cung cấp đầy đủ các loại bọt PMI có mật độ cao để đáp ứng các nhu cầu ứng dụng đa dạng, từ khả năng truyền sóng radar nhẹ đến cường độ-cực cao. Tất cả các dòng chia sẻ những lợi thế cốt lõi củacấu trúc tế bào-đóng, khả năng chống cháy tuyệt vời (OI 27), phân phối nhanh và tỷ lệ hiệu suất-chi phí cao.
1. R-Series PMI Foam - Hiệu suất cao phổ quát
Đặc trưng:Dòng sản phẩm cân bằng, hiệu suất cao-có Nhiệt độ lệch nhiệt (HDT) là 180 độ .
Ứng dụng chính:Cấu trúc hàng không vũ trụ sơ cấp/thứ cấp, mái vòm, ứng dụng công nghiệp nói chung.
| Cấp | Mật độ (kg/m³) | Cường độ nén (MPa) | Mô đun nén (MPa) | Độ bền kéo (MPa) | Mô đun kéo (MPa) | Độ bền uốn (MPa) | HDT (độ) | Kích thước tiêu chuẩn (mm) |
|---|---|---|---|---|---|---|---|---|
| R-52 | 52 | 0.9 | 45 | 1.5 | 54 | 1.6 | 180 | Lớn hơn hoặc bằng 2500×1250×80 |
| R-75 | 75 | 1.5 | 85 | 3.0 | 90 | 2.5 | 180 | Lớn hơn hoặc bằng 2500×1250×70 |
| R-110 | 110 | 3.0 | 150 | 4.0 | 170 | 4.6 | 180 | Lớn hơn hoặc bằng 2500×1250×60 |
2. F-Series PMI Foam - Khả năng chịu nhiệt được tăng cường
Đặc trưng:Cấp độ chịu nhiệt cao hơn với HDT lên tới 190 độ, phù hợp với các quy trình xử lý đòi hỏi khắt khe hơn.
Ứng dụng chính:Quá trình đóng rắn sơ chế trước ở nhiệt độ cao, các bộ phận yêu cầu độ ổn định nhiệt lâu dài.
| Cấp | Mật độ (kg/m³) | Cường độ nén (MPa) | Mô đun nén (MPa) | Độ bền kéo (MPa) | Mô đun kéo (MPa) | Độ bền uốn (MPa) | HDT (độ) | Kích thước tiêu chuẩn (mm) |
|---|---|---|---|---|---|---|---|---|
| F-30 | 30 | 0.4 | 20 | 0.9 | 37 | 0.8 | 190 | Lớn hơn hoặc bằng 2500×1200×100 |
| F-35 | 35 | 0.45 | 30 | 1.2 | 45 | 1.1 | 190 | Lớn hơn hoặc bằng 2500×1200×90 |
| F-40 | 40 | 0.65 | 40 | 1.5 | 56 | 1.4 | 190 | Lớn hơn hoặc bằng 2500×1200×90 |
| F-52 | 52 | 0.9 | 52 | 1.9 | 70 | 2.0 | 190 | Lớn hơn hoặc bằng 2500×1200×90 |
| F-75 | 75 | 1.7 | 80 | 2.9 | 105 | 3.1 | 190 | Lớn hơn hoặc bằng 800×1200×80 |
| F-110 | 110 | 3.0 | 140 | 4.2 | 180 | 5.0 | 190 | Lớn hơn hoặc bằng 800×1200×75 |
3. X-Dòng PMI Bọt - Phạm vi mật độ đầy đủ
Đặc trưng:Phạm vi mật độ rộng nhất (30-350 kg/m³), từ siêu-nhẹ đến cường độ cực cao, mang lại sự linh hoạt thiết kế tối đa.
Ứng dụng chính:Từ các tấm bánh sandwich nhẹ đến các kết cấu nhẹ, hiệu suất cao, chịu được tải trọng cực lớn.
| Cấp | Mật độ (kg/m³) | Cường độ nén (MPa) | Mô đun nén (MPa) | Độ bền kéo (MPa) | Mô đun kéo (MPa) | Độ bền uốn (MPa) | HDT (độ) | Kích thước tiêu chuẩn (mm) |
|---|---|---|---|---|---|---|---|---|
| X-30 | 30 | 0.4 | 20 | 0.9 | 37 | 0.8 | 180 | Lớn hơn hoặc bằng 2500×1250×95 |
| X-52 | 52 | 0.9 | 50 | 1.5 | 72 | 1.9 | 180 | Lớn hơn hoặc bằng 2500×1250×90 |
| X-75 | 75 | 1.5 | 75 | 2.8 | 105 | 3.2 | 180 | Lớn hơn hoặc bằng 2500×1250×105 |
| X-110 | 110 | 3.0 | 130 | 4.0 | 180 | 4.8 | 180 | Lớn hơn hoặc bằng 2500×1250×90 |
| X-200 | 200 | 9.0 | 300 | 7.0 | 430 | 13.5 | 180 | Lớn hơn hoặc bằng 800×900×45 |
| X-250 | 250 | 13.0 | 550 | 11.0 | 650 | 17.0 | 180 | Lớn hơn hoặc bằng 800×800×40 |
| X-350 | 350 | 21.0 | 780 | 15.0 | 840 | 26.0 | 180 | Lớn hơn hoặc bằng 800×800×40 |
Giá trị bọt PMI chuyên nghiệp-Dịch vụ xử lý bổ sung

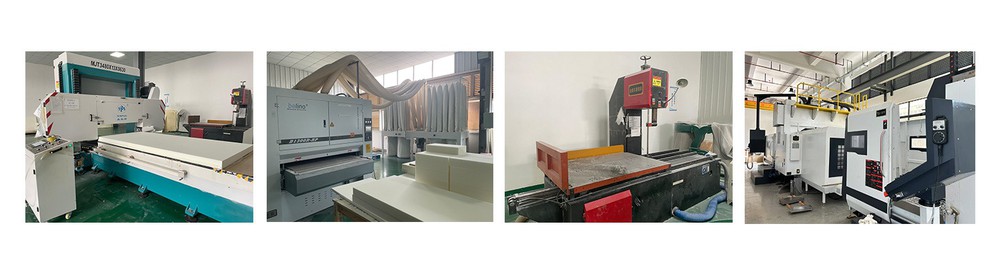

Với hơn 20 năm kinh nghiệm, chúng tôi cung cấp các dịch vụ gia công toàn diện bằng máy móc CNC tiên tiến:

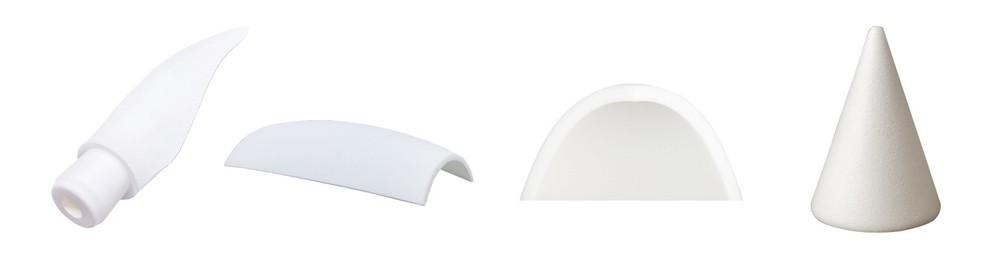

Gia công CNC có độ chính xác cao-:Hỗ trợ các hình dạng và kích thước phức tạp tùy chỉnh.
Hình thành báo chí nóng:Để sản xuất các bộ phận kết cấu có độ cong phức tạp.
-Chất lượng cắt và chuẩn bị bề mặt cao.

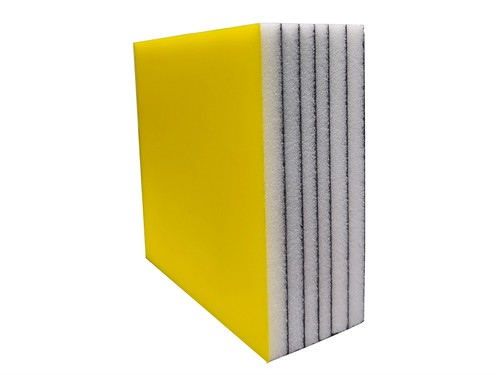

vật liệu tổng hợp
Kết hợp vật liệu có thể lựa chọn:
| Vật liệu cốt lõi | Vật liệu gia cố |
| · Bọt PMI | · Sợi cacbon |
| · Bọt PVC | · Sợi thủy tinh |
| · Bọt PET |
Bao bì
Bạn đang tìm kiếm một nhà cung cấp bọt PMI hiệu suất cao-đáng tin cậy?
Chúng tôi cung cấp giải pháp hoàn chỉnh, từ bảng tiêu chuẩn (dòng R, F, X) đến xử lý tùy chỉnh, cam kết thay thế-các thương hiệu bọt PMI nổi tiếng thế giới với chi phí cạnh tranh hơn. Hãy để chúng tôi giúp bạn đạt được những đột phá về trọng lượng nhẹ và hiệu suất. Liên hệ với chúng tôi ngay hôm nay để có bảng dữ liệu kỹ thuật chi tiết và mẫu.
Chú phổ biến: polymethacrylimide, nhà sản xuất, nhà cung cấp, nhà máy polymethacrylimide Trung Quốc
